Технические характеристики
| Параметр | Характеристика |
|---|---|
| Основание | Технополимер на основе полиамида армированный стекловолокном |
| Температура эксплуатации | −20…+80 °C |
| Максимальная нагрузка | от 1300 до 1400 кг |
| Эксплуатация | Выравнивание и устойчивое размещение |
| Цвет | Цвет черный. Матированная поверхность |
| Особенности | Максимальный угол наклона винта по вертикальной оси 15 градусов. Специальная накатка под нижней кромкой основания обеспечивает устойчивость под нагрузкой при использовании регулируемой опоры без противоскользящего диска даже на неровных поверхностях. |

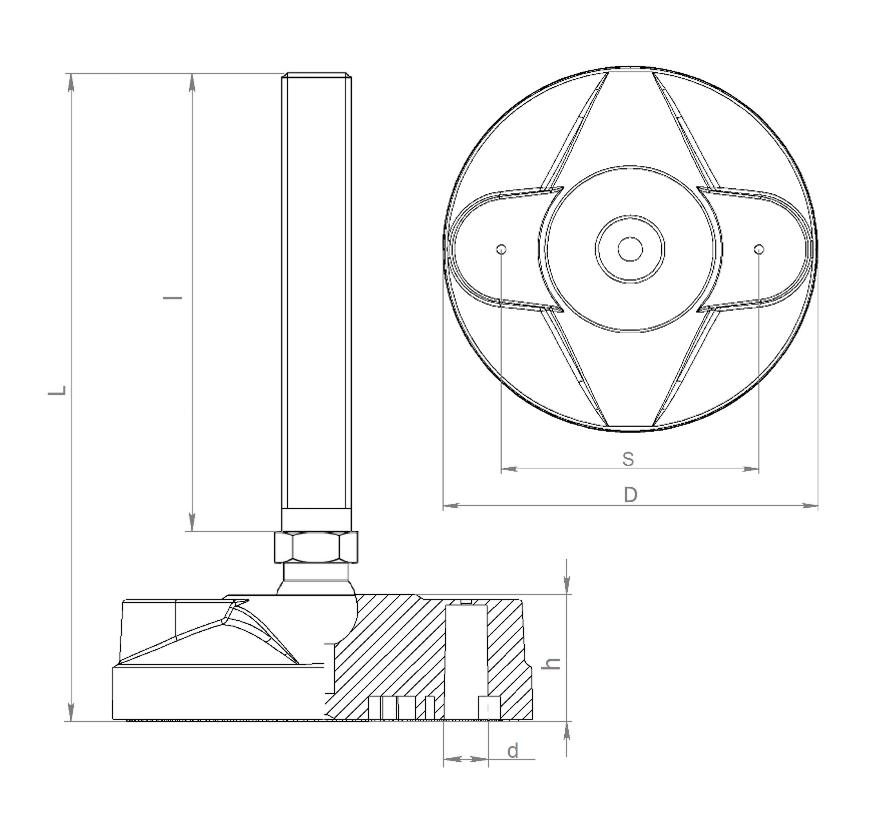

Размеры
| D | h | s | d | M | L | l |
|---|---|---|---|---|---|---|
| D80 | 24,5 | 55 | 8 | М16 | 142 | 98 |
| D80 | 24,5 | 55 | 8 | М16 | 182 | 138 |
| D80 | 24,5 | 55 | 8 | М20 | 142 | 98 |
| D80 | 24,5 | 55 | 8 | М20 | 182 | 138 |
| D100 | 24,5 | 70 | 13 | М16 | 142 | 98 |
| D100 | 24,5 | 70 | 13 | М16 | 182 | 138 |
| D100 | 24,5 | 70 | 13 | М20 | 142 | 98 |
| D100 | 24,5 | 70 | 13 | М20 | 182 | 138 |
| D120 | 24,5 | 90 | 13 | М16 | 142 | 98 |
| D120 | 24,5 | 90 | 13 | М16 | 182 | 138 |
| D120 | 24,5 | 90 | 13 | М20 | 142 | 98 |
| D120 | 24,5 | 90 | 13 | М20 | 182 | 138 |
Типовые применения
Прижимные планки и направляющие станочной оснастки, зажимные приспособления, регулируемые упоры и фиксаторы положения, а также другие узлы с частой ручной фиксацией.
Промышленная фурнитура
для стабильной
и надежной работы оборудования
Высокая прочность и жесткость
Фурнитура выдерживает длительные высокие нагрузки (растяжение — до 190 МПа, модуль упругости — 10 000 МПа) и сохраняет стабильность эксплуатации
Не подвергается коррозии
Техполимер не ржавеет
и не требует защитных покрытий, что сохраняет внешний вид и свойства фурнитуры во влажной среде без доп. затрат
на обслуживание
и не требует защитных покрытий, что сохраняет внешний вид и свойства фурнитуры во влажной среде без доп. затрат
на обслуживание
Высокая термостойкость
Фурнитура сохраняет стабильность при повышенных температурах (до 250°C) и температурных перепадах
Стабильность под длительной нагрузкой
Деталь неизменно сохраняет форму, размеры и рабочую геометрию при длительной статической нагрузке
и исключает ползучесть
и исключает ползучесть
Стойкость к промышленным средам
Материал устойчив к воздействию среды (масел, смазок и пр.) и сохраняет свойства, что исключает преждевременный износ и замену
